ФРОНТАЛЬНЫЕ СТЕЛЛАЖИ
В корзину
Купить в 1 клик
Сравнение
В избранное
Под заказ

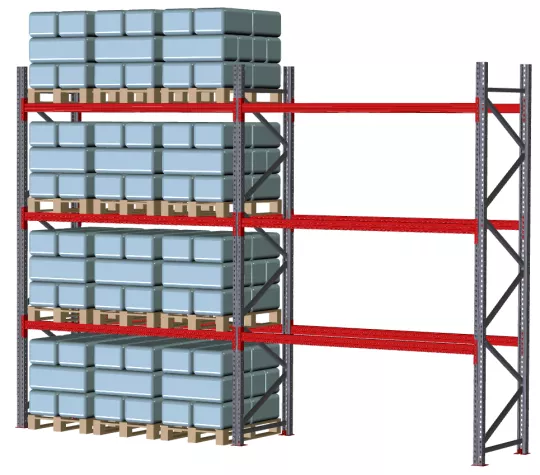

Паллетные стеллажи с фронтальной загрузкой используются в складских помещениях, логистических центрах и представляют собой удобную металлическую конструкцию для хранения груза на поддонах. Благодаря сборно-разборной конструкции фронтальные паллетные стеллажи можно легко разобрать, собрать, дополнить новыми элементами или отрегулировать расстояние между уровнями. Паллетные складские стеллажи можно использовать для хранения товара на европаллетах (800х1200 мм), финских (1000х1200 мм) или американских (1200х1200 мм) поддонах, главное этот параметр сразу указать менеджеру для правильного подбора длины балки.
Система паллетных стеллажей настолько универсальна, что мы можем на её основе спроектировать и произвести стеллажи для хранения груза на нестандартных, крупногабаритных поддонах. Паллетные стеллажи могут быть оснащены полочными оцинкованными, решётчатыми или сетчатыми настилами для хранения различных грузов без использования деревянных, пластиковых или металлических поддонов.
Наша компания осуществляет производство и продажу фронтальных паллетных стеллажей согласно ГОСТ Р 55525-2017 по индивидуальным или типовым размерам, доставку и сборку изготовленных конструкций на складе Заказчика.
Основные конструктивные элементы паллетных стеллажей для склада:
- вертикальные оцинкованные рамы;
- горизонтальные грузовые балки (ригеля).
РАМЫ состоят из стоек и диагональных связей, которые между собой крепятся болтами. При креплении элементов стеллажа таким образом достигаются высокопрочные соединения. Глубина рам стеллажей выбирается из размерного ряда 600, 700, 800, 900, 1000, 1100, 1200, 1300, 1400, 1500, 1600, 1800 мм. Наше производство изготавливает стойки двух серий — это серия «П» и «Р».

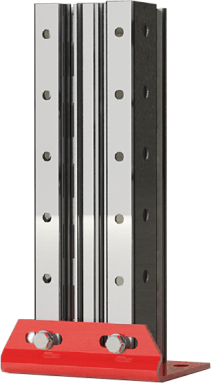

Стойка тип "П" |

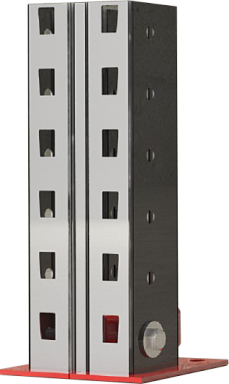

Стойка тип "Р" |
Каждая серия изготавливается в нескольких типоразмерах:
- Серия «П» — 90, 120 мм;
- Серия «Р» — 80, 100, 120 мм.

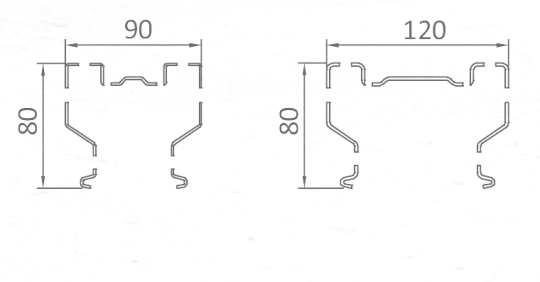

Профиля стоек типа "П"

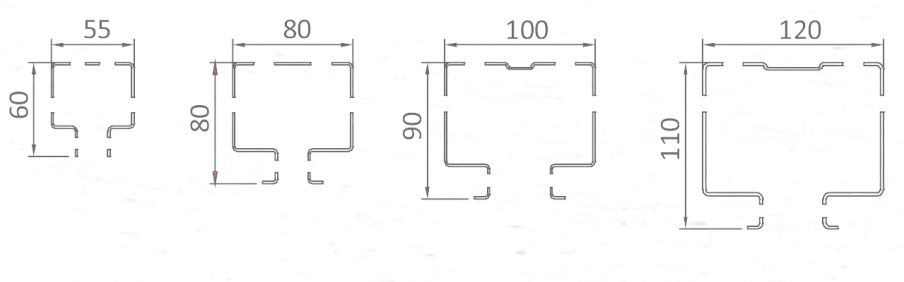

Профиля стоек типа "Р"
Стойки имеют сложную форму поверхности, за счёт этого достигается прочность и жесткость конструкции. Стойки рам изготавливаются из высококачественной оцинкованной стали (сталь марки 350 и 08 пс производства ОАО «НЛМК» или ОАО «Северсталь») толщиной 1,5 мм, 2,0 мм, 2,5 мм. Перфорация стоек проходит электронный контроль качества. Перфорация на стойках наносится через каждые 50 мм для удобства установки и перестановки балок (ригелей) на нужную высоту яруса. Проверка профилей на прочность показывает, что данная геометрия профилей очень эффективна, и стойки способны выдерживать высокие нагрузки. Допустимые нагрузки на секцию в зависимости от профиля стоек и расположения первого нагруженного уровня уточняйте у менеджеров по телефонам.
ПОДПЯТНИКИ воспринимают на себя основную нагрузку от конструкции и груза, они устанавливаются на низ стоек, поэтому подпятник выполняется из прочной стали и имеет большую толщину. При выравнивании стеллажа в уровень под подпятник подкладываются регулировочные пластины различной толщины. В зависимости от серии стоек подпятники также имеют различную форму.
Подпятник тип "П" |
Подпятник тип "Р" |
БАЛКИ (ригеля) паллетных стеллажей для склада — это горизонтальные элементы стеллажной конструкции, на которые устанавливаются паллеты. Конструктивно балки состоят из пары сваренных между собой С-образных профилей и приваренных по торцам зацепов, которыми балки цепляются к стойкам. Конструкция зацепа пяти-зубчатая, что обеспечивает надежное соединение балки (ригеля) и стойки фронтального стеллажа.
Ригеля паллетных стеллажей производятся из черной холоднокатаной стали Ст3пс (металлургические комбинаты ОАО «НЛМК» или ОАО «Северсталь») толщиной 1,2 мм и 1,5 мм. Допустимые распределенные нагрузки на ярус в зависимости от их типоразмеров представлены в Таблице 1. По типу зацепов наше производство делает балки серии «П» и «В».

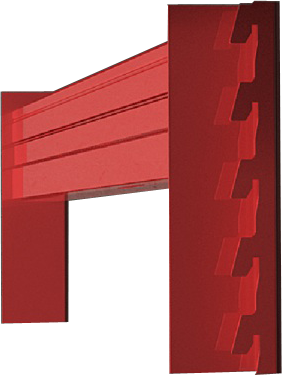

Балка серии "П" |

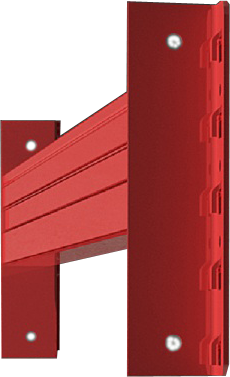

Балка серии "В" |

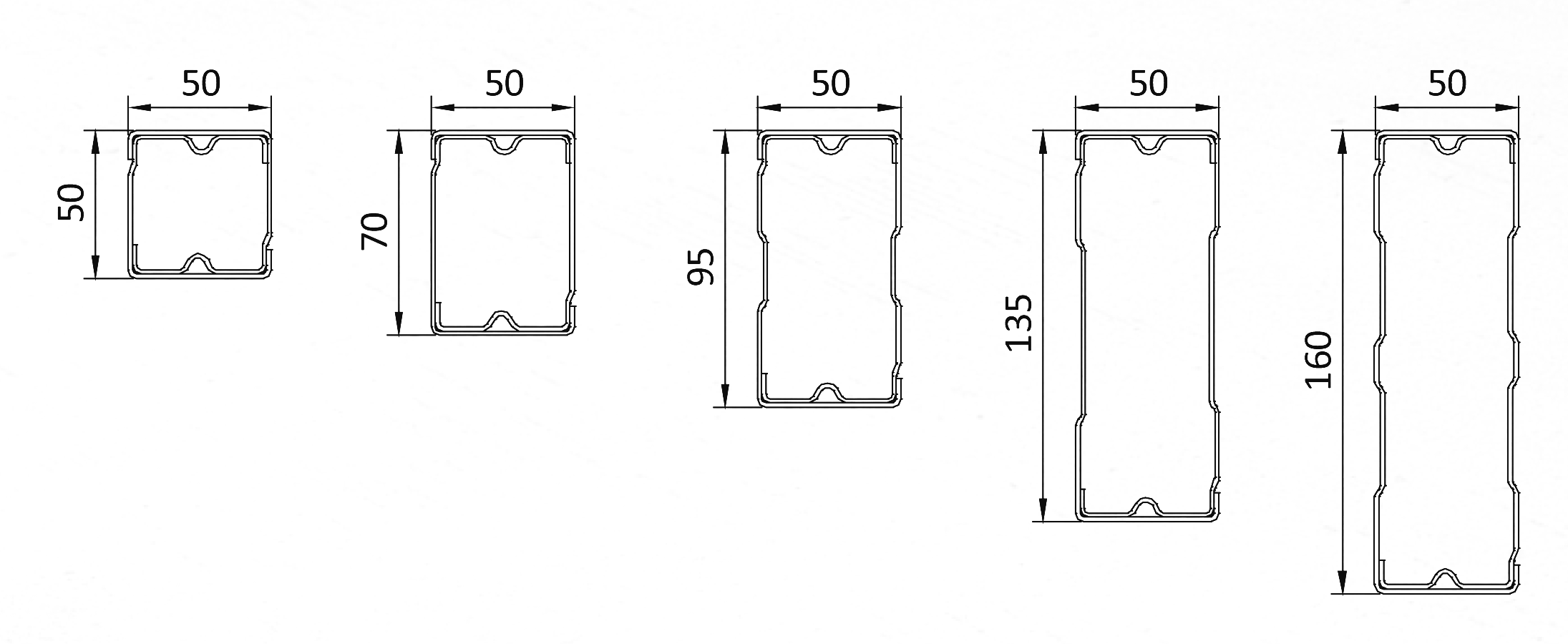

На нашем производстве изготавливаются балки фронтальных паллетных стеллажей различного сечения в зависимости от нагрузок, которые они будут воспринимать.
Таблица 1 — Допустимая нагрузка на пару балок
| № | Наименование | Размер, мм | Допустимая нагрузка на пару балок, кг |
|---|---|---|---|
| 1 | Балка П/В 1800.50.15 | 1800 | 800 |
| 2 | Балка П/В 1800.70.15 | 1800 | 1800 |
| 3 | Балка П/B 1800.95.12 | 1800 | 2100 |
| 4 | Балка П/B 1800.95.15 | 1800 | 2500 |
| 5 | Балка П/B 1800.135.12 | 1800 | 3600 |
| 6 | Балка П/B 2220.50.15 | 2220 | 500 |
| 7 | Балка П/B 2220.70.15 | 2220 | 1200 |
| 8 | Балка П/B 2220.95.12 | 2220 | 1600 |
| 9 | Балка П/B 2220.95.15 | 2220 | 2300 |
| 10 | Балка П/B 2220.135.12 | 2220 | 2900 |
| 11 | Балка П/B 2220.135.15 | 2220 | 3600 |
| 12 | Балка П/B 2700.50.15 | 2700 | 300 |
| 13 | Балка П/B 2700.70.15 | 2700 | 800 |
| 14 | Балка П/B 2700.95.12 | 2700 | 1300 |
| 15 | Балка П/B 2700.95.15 | 2700 | 1800 |
| 16 | Балка П/B 2700.125.15 | 2700 | 3000 |
| 17 | Балка П/B 2700.135.12 | 2700 | 2400 |
| 18 | Балка П/B 2700.135.15 | 2700 | 3300 |
| 19 | Балка П/B 2700.160.15 | 2700 | 4200 |
| 20 | Балка П/B 2700.160.2 | 2700 | 4500 |
| 21 | Балка П/B 3300.70.15 | 3300 | 550 |
| 22 | Балка П/B 3300.95.12 | 3300 | 800 |
| 23 | Балка П/B 3300.95.15 | 3300 | 1300 |
| 24 | Балка П/B 3300.135.12 | 3300 | 2000 |
| 25 | Балка П/B 3300.135.15 | 3300 | 2400 |
| 26 | Балка П/B 3300.160.15 | 3300 | 3300 |
| 27 | Балка П/B 3300.160.2 | 3300 | 4200 |
| 28 | Балка П/B 3600.95.12 | 3600 | 600 |
| 29 | Балка П/B 3600.95.15 | 3600 | 1000 |
| 30 | Балка П/B 3600.135.12 | 3600 | 1600 |
| 31 | Балка П/B 3600.135.15 | 3600 | 2200 |
| 32 | Балка П/B 3600.160.15 | 3600 | 3200 |
| 33 | Балка П/B 3600.160.2 | 3600 | 4000 |

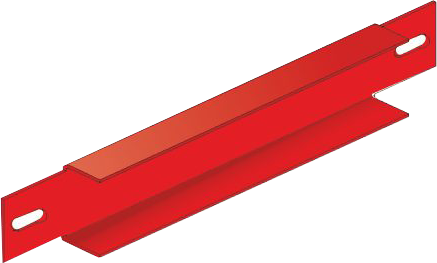

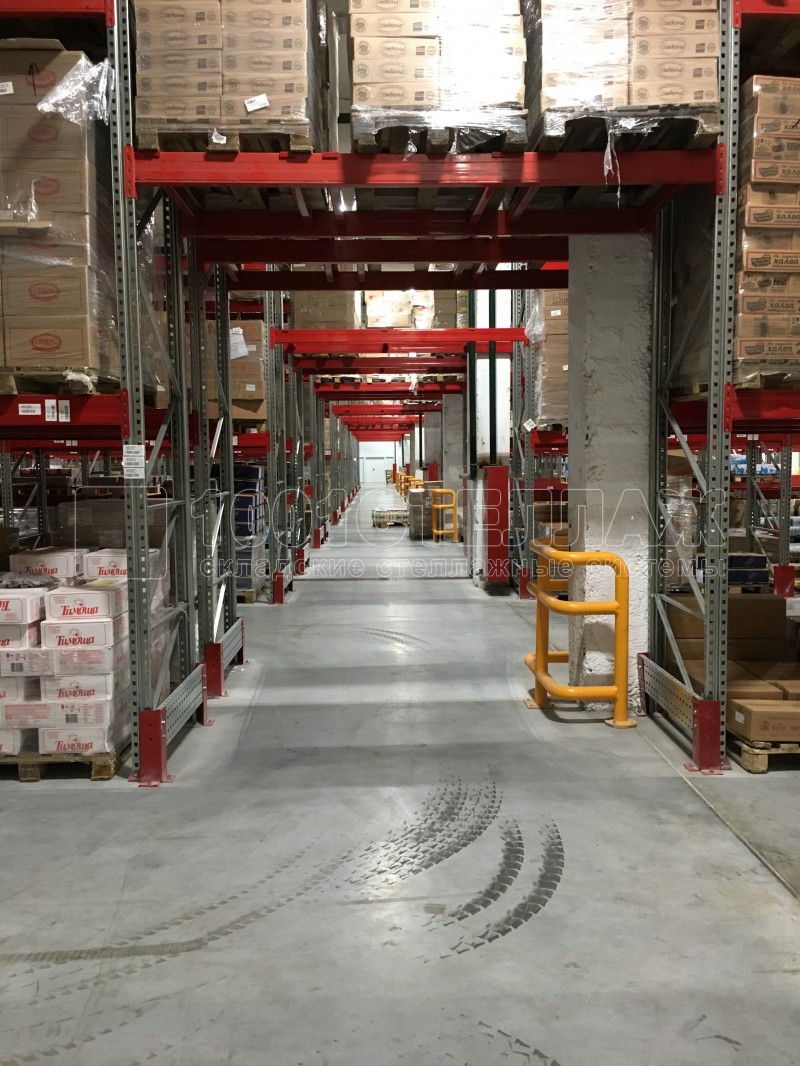

СОЕДИНИТЕЛИ СПАРЕННЫХ РЯДОВ используются для соединения линеек фронтальных стеллажей, стоящих рядом, либо применяется межстеллажная связь. Соединитель устанавливается сзади стеллажа с определенным шагом по высоте рамы и придает дополнительную жесткость и устойчивость стеллажному ряду. Межстеллажная связь устанавливается над проездом между стеллажами, в котором работает техника, и также служит элементом жесткости стеллажного массива.
.webp)

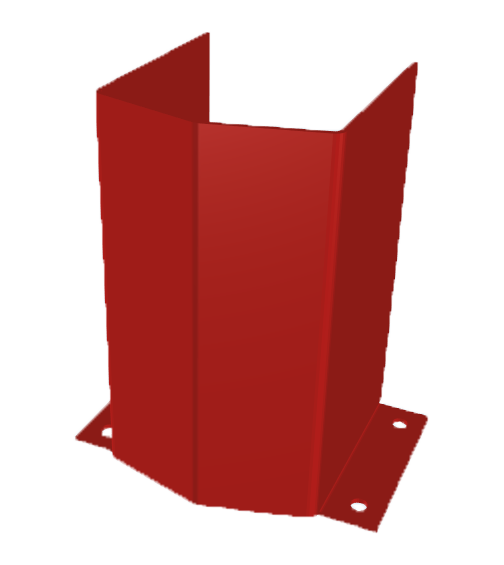

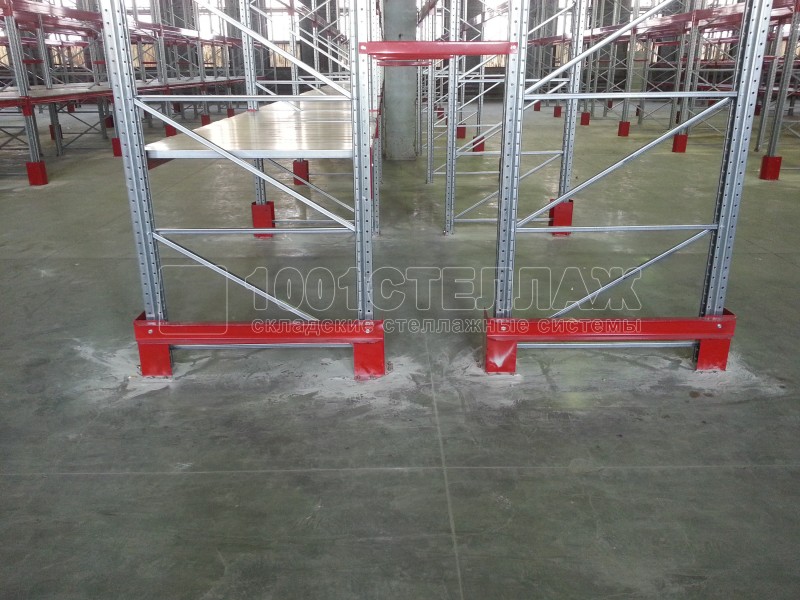

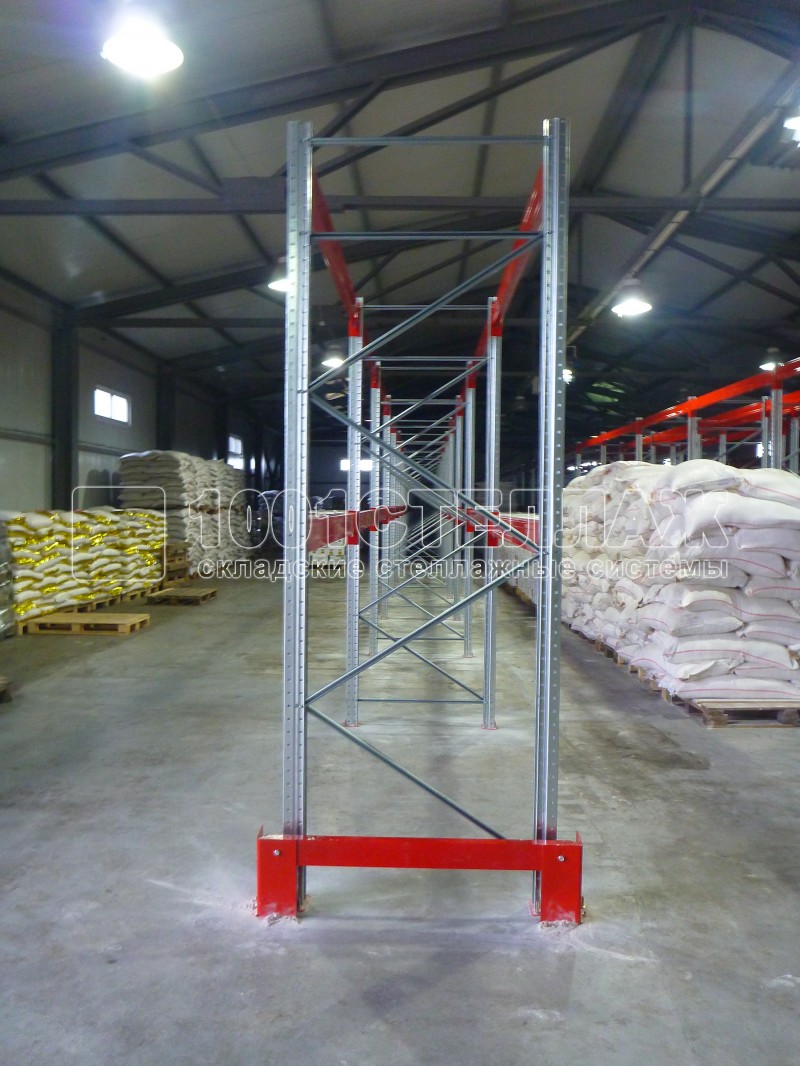

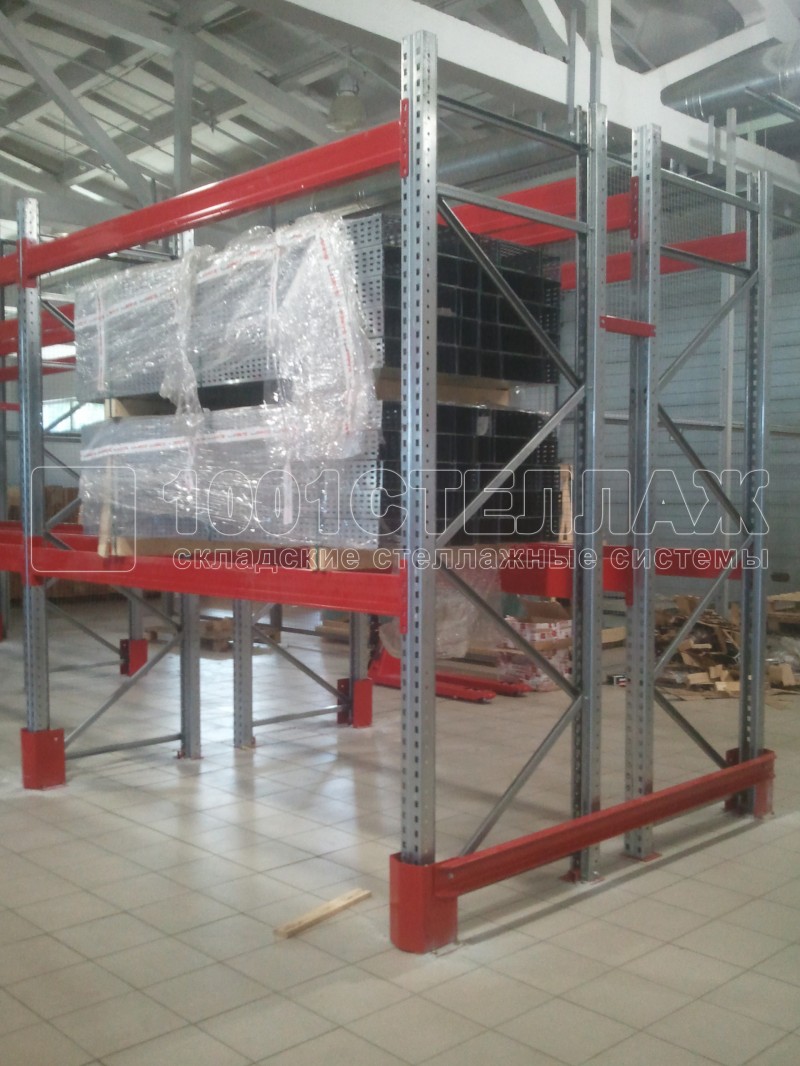

ЗАЩИТНЫЕ ОГРАЖДЕНИЯ — в процессе работы техника (погрузчики, ричтраки) могут повредить стойки фронтального стеллажа. Даже скользящие касания погрузочной техники опасны и могут деформировать элементы стеллажных конструкций. Для защиты от этих контактов существуют защитные ограждения, которые устанавливаются на торцах линий стеллажей, в противопожарных проездах и перед стойками стеллажа. В зависимости от места установки защитные ограждения делятся на торцевые, фронтальные и Г-образные.
Аксессуары паллетных фронтальных стеллажей для склада
- соединитель спаренного ряда;
- торцевые отбойники;
- фронтальные отбойники;

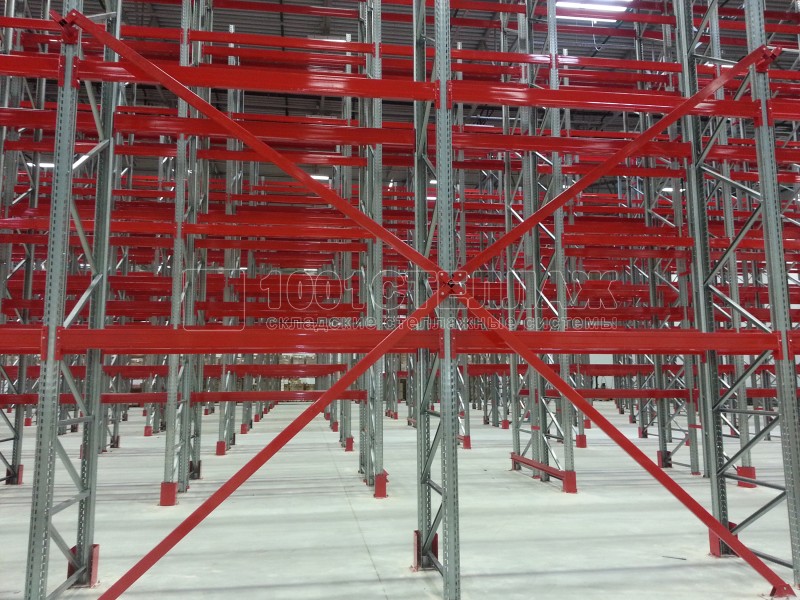

- крестовины жёсткости конструкции;
- ограничители заднего положения поддона (ОЗПП);
- межрамная стяжка;

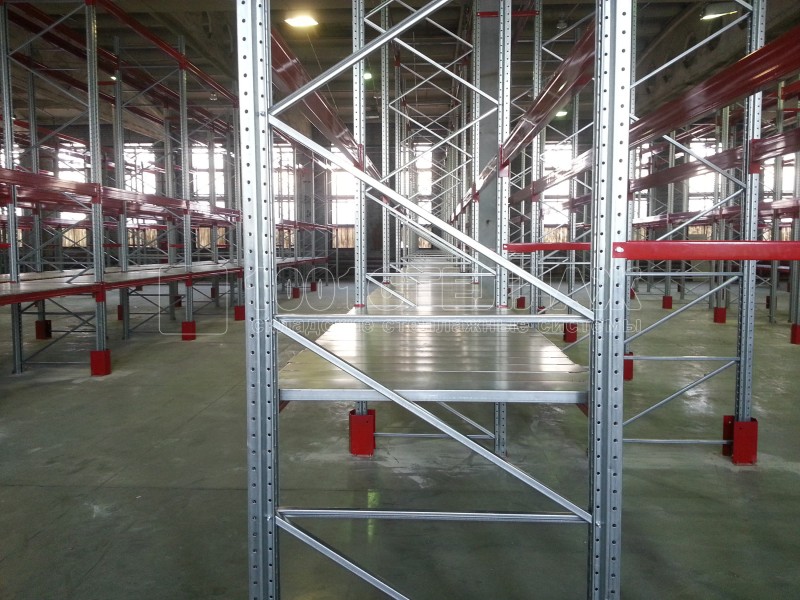

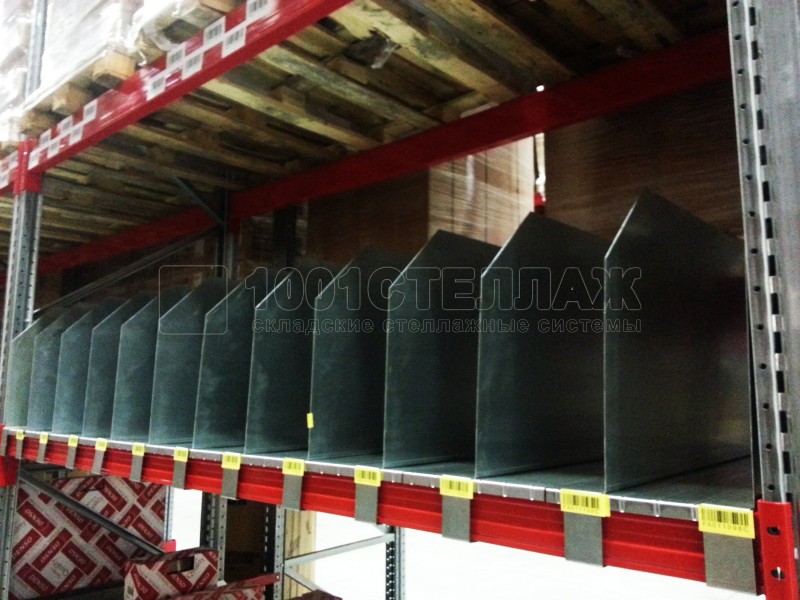

- настил из оцинкованных полок;
- балки поперечные;
- подпаллетники для грузов на нестандартных поддонах;
- направляющие для узкопроходной техники;
- противопожарные экраны.
Варианты укладки поддонов на паллетные стеллажи

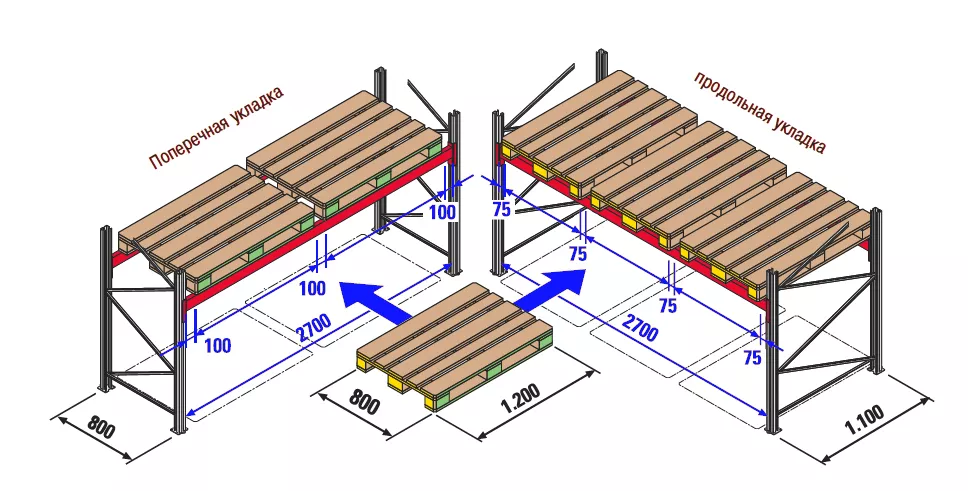

Хранение поддонов на паллетных фронтальных стеллажах возможно в двух вариантах: это хранение большей или меньшей стороной поддона в глубину стеллажа. Наглядно эти варианты представлены на рисунке. Важно помнить: при поперечной укладке поддонов в стеллаж необходимо установить на грузовые балки поперечные опорные балки, чтобы центральная опора поддона опиралась на них, в противном случае использование такой схемы хранения очень опасно, так как возможен перекос поддона из-за неравномерности установки в стеллаж и падение груза с поддоном с высоты. Это может повлечь за собой порчу товара, стеллажного оборудования и нанесение травм обслуживающему персоналу.
Типы расстановок паллетных стеллажей на складе
Существует несколько вариантов расстановок паллетных стеллажей на складе, в каждом варианте есть свои особенности и преимущества. Различие вариантов размещения стеллажей в том, что между стеллажами используются коридоры разной ширины, при этом техника, которая обслуживает стеллажи, также отличается друг от друга и имеет особенности. Основные типы размещения паллетных стеллажей на складе:

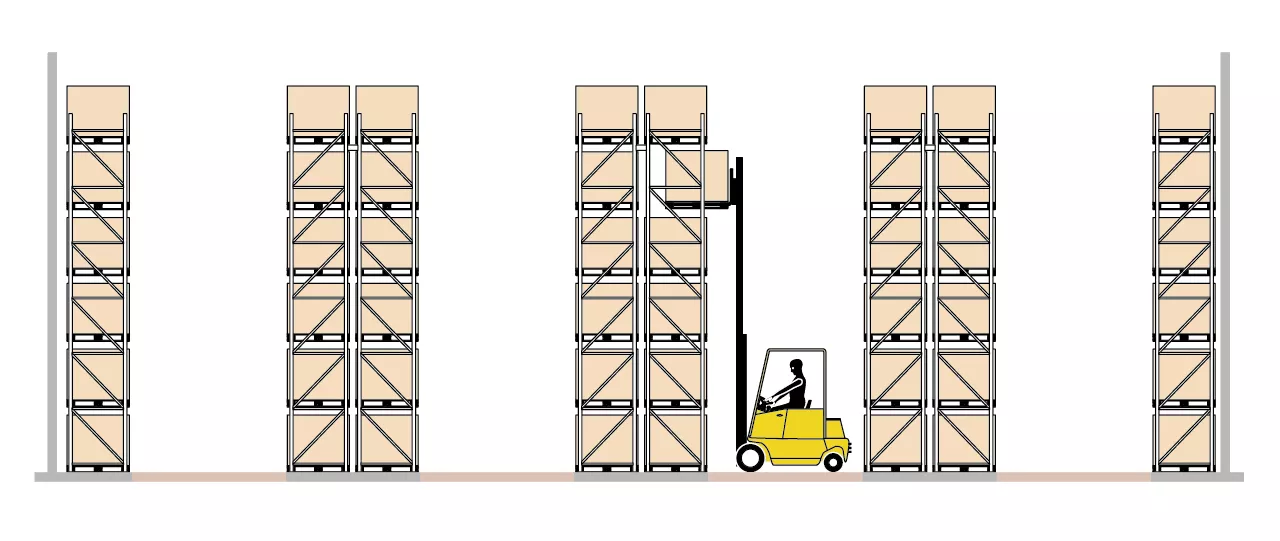

Обычное расположение стеллажей с широкими проходами — для работы по такой схеме используется различная стандартная техника для склада: штабелеры, погрузчики, ричтраки. При этом ширина проходов варьируется от 2,2 до 4 м, всё зависит от габаритных размеров техники и её манёвренности, а также габаритов паллет. Коэффициент полезного использования склада около 40%.

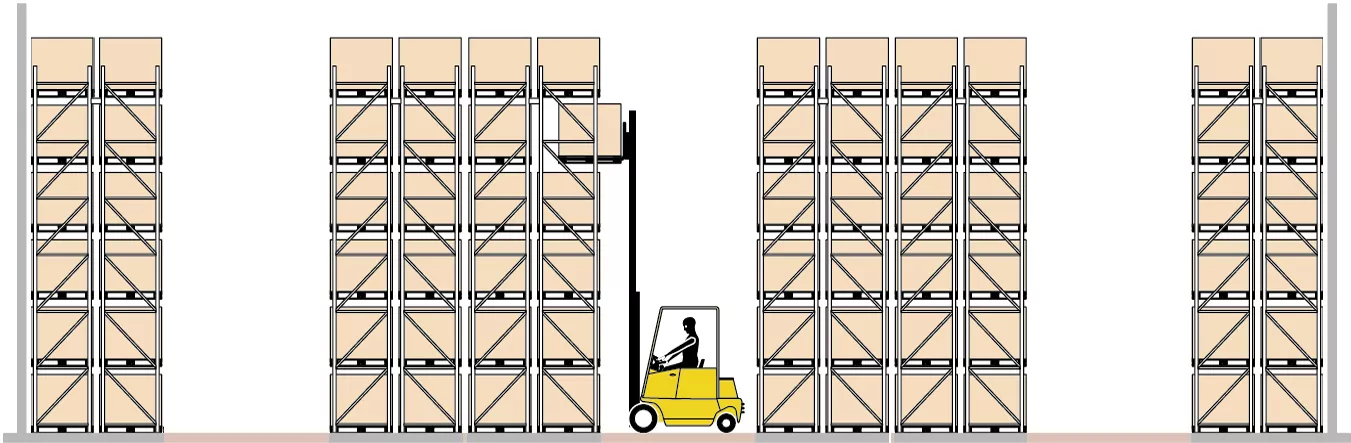

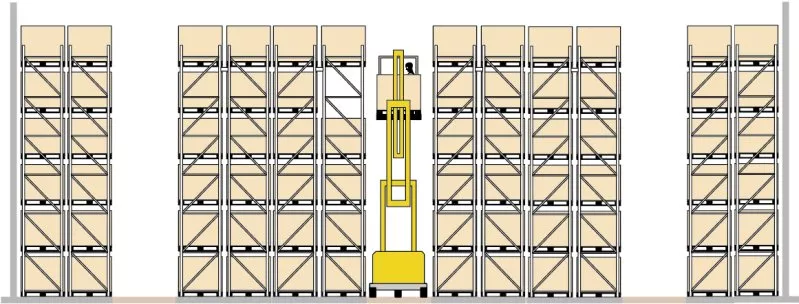

Паллетные стеллажи двойной глубины с широкими или узкими проходами — для обслуживания стеллажей двойной глубины на технику устанавливаются телескопические вилы (либо она уже идет с завода с данной опцией), которые могут забирать и устанавливать поддоны на стеллаж, стоящий за ближайшим стеллажом. Основное преимущество такой схемы — сокращение межстеллажных коридоров в два раза и увеличение емкости хранения склада, но не стоит забывать, что скорость обработки при этом ниже, чем при обычной схеме. Обязательно, чтобы на вилах техники была камера — это поможет оператору при обработке паллет, стоящих на верхних ярусах дальнего стеллажа.

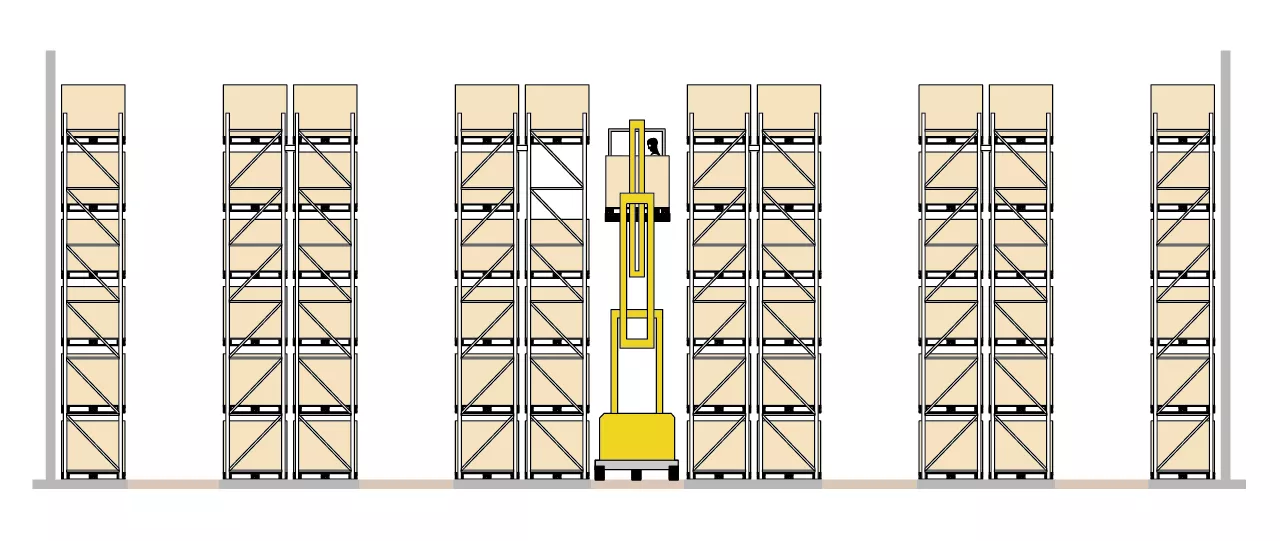

Узкопроходная технология расположения стеллажей — в этом случае проходы для техники варьируются от 1,6 до 2 м и используются специальные узкопроходные штабелеры. Узкопроходные штабелеры значительно дороже обычных, и такая схема на этапе внедрения обойдется дороже, чем обычная схема расположения паллетных стеллажей с широкими проходами. Основное преимущество — увеличение емкости склада по сравнению с обычной схемой из-за сокращения ширины прохода. Для работы узкопроходных штабелеров нужны направляющие из уголка или индукционный кабель, которые необходимы для позиционирования машины в межстеллажном коридоре. Эти элементы также удорожают стоимость внедрения. Еще одним преимуществом данной технологии обработки паллет на складе является скорость, так как узкопроходные штабелеры работают в полуавтоматическом режиме. Коэффициент полезного использования склада около 51%.

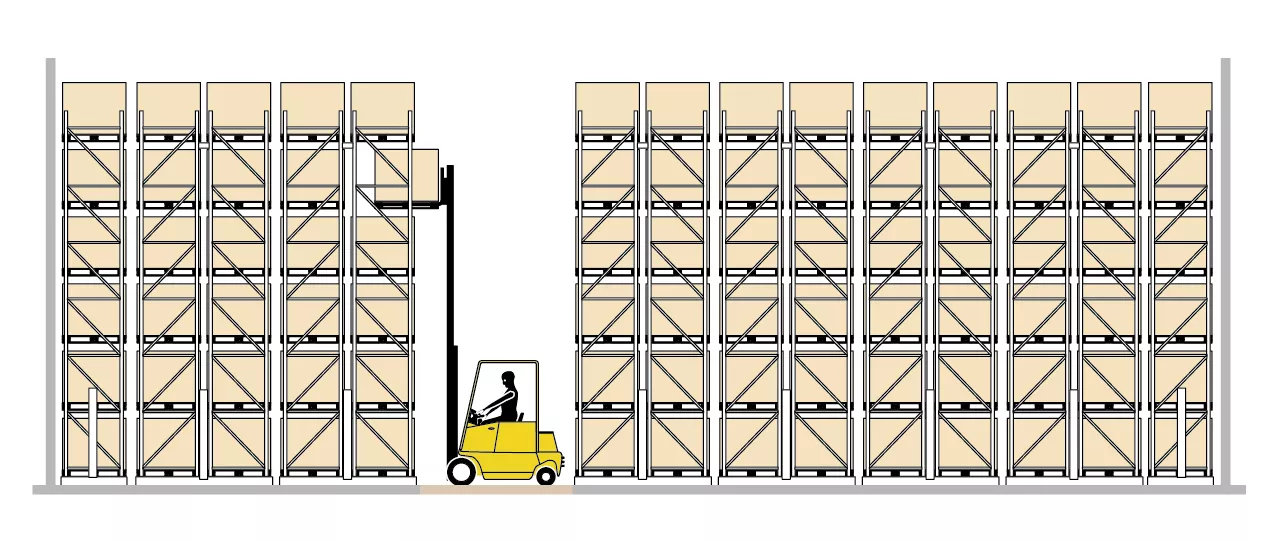

Передвижные (мобильные) паллетные стеллажи — такая схема дает максимальную емкость хранения с использованием фронтальных паллетных стеллажей, при этом есть доступ к каждой паллете из рабочего коридора. Техника используется обычная, коридор при этом всего один, и он может быть открыт в любом нужном оператору месте стеллажного массива. Стоимость внедрения самая высокая из вышеперечисленных схем размещения стеллажей, основная часть цены — мобильные платформы для перемещения стеллажей. Коэффициент полезного использования склада около 75%, снижение затрат на обслуживание техники и освещение склада.
Преимущества фронтальных стеллажей от компании «1001 СТЕЛЛАЖ»
- Легкий монтаж и демонтаж стеллажной конструкции;
- Быстрый доступ к товару на поддонах;
- Быстрое перемещение груза на складе;
- Возможность хранения разноплановых, однотипных или комбинированных грузов;
- Легкий визуальный контроль и учет товаров;
- Возможность изменения стеллажной конструкции и её адаптации под новые производственные требования;
- Долговечность и надежность стеллажной конструкции (обработка металлического профиля специальными веществами для повышения долговечности конструкции, а также усиленная система крепления, позволяющая фронтальным стеллажам для поддонов выдерживать большие нагрузки).
Изготовление паллетных стеллажей у нас:
Мы располагаем собственным производством, квалифицированным штатом сотрудников. Это позволяет нам выполнять заказы на фронтальные стеллажи для склада качественно, быстро и профессионально.
